تحليل مزايا وعيوب تطبيق استعادة الحرارة المفقودة لضاغط الهواء

مع ظهور جهاز استرداد الحرارة المفقودة لضاغط الهواء ، يتوق العديد من المستخدمين إلى التحرك ، لكن بعض الشركات المصنعة فقط تجرؤ على تجربته بجرأة. لم يتوقعوا أن تجعلهم هذه "الفطيرة الكبيرة" أغنياء للغاية. لا يوفر الكثير من التكاليف فحسب ، بل يزيد أيضًا من الإنتاج ويزيد الأرباح.

لا يزال العديد من المستخدمين قلقين بشأن بعض المشكلات ويترددون. في الآونة الأخيرة ، اتصل بعض المستخدمين وقالوا إنهم قلقون من أن جهاز استعادة الحرارة المفقودة لضاغط الهواء سيؤثر على تشغيل ضاغط الهواء. بالنسبة لهذه المشكلة ، دعونا نصف بإيجاز عملية التعاون بين ضاغط الهواء وجهاز استعادة الحرارة المفقودة ، وذلك للتخفيف من شكوك العمل. إن شراء وتركيب جهاز استرداد الحرارة المفقودة لضاغط الهواء هو من أجل التطوير طويل الأجل للمؤسسة ، وهو قرار سيستفيد من الاستهلاك مدى الحياة.

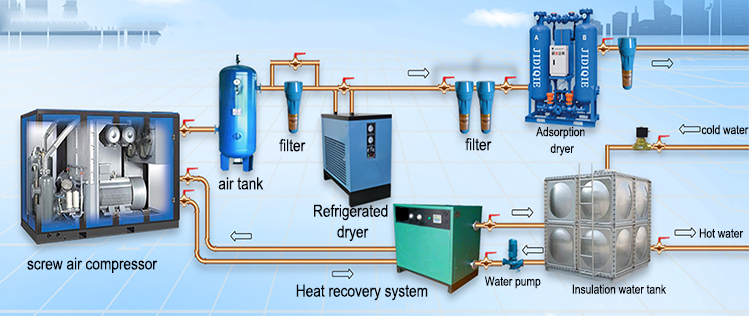

يتم تثبيت جهاز استرداد ضاغط الهواء في النظام خارج ضاغط الهواء ، والذي لا يؤثر على الهيكل الداخلي ووظيفة ضاغط الهواء ، ويتم توصيله بضاغط الهواء عبر أنابيب الزيت والموصلات. لذلك ، فإن تركيب واستخدام جهاز استرداد الحرارة المفقودة لضاغط الهواء لن يؤثر فقط على ضاغط الهواء ، بل سيكون مفيدًا لتشغيل وصيانة ضاغط الهواء. عندما يعمل ضاغط الهواء ، فإنه سوف يولد الكثير من الحرارة ، مما يجعل درجة الحرارة الداخلية لضاغط الهواء مرتفعة للغاية. يمكن أن يؤدي استخدام جهاز الاسترداد لاستعادة الحرارة الضائعة إلى تقليل درجة حرارة ضاغط الهواء وضمان إنتاج الغاز لضاغط الهواء.

يتم نقل الحرارة المفقودة المستعادة إلى الماء البارد من خلال المبادل الحراري ، وترتفع درجة حرارة الماء ، والتي يمكن استخدامها من قبل الموظفين أو تسخينها للغلايات والأشخاص ، مما يوفر تكلفة الماء المغلي. يمكن وصف ضواغط الهواء وأجهزة استعادة الحرارة المهدرة بأنها "أفضل الشركاء" ، فهم يعملون معًا ، وستزدهر الشركة. لذلك لا داعي للقلق على المستخدمين ، من أجل جعل المؤسسات أقوى ، يجب عليهم اتخاذ خيارات حكيمة.

فوائد استعادة الحرارة المهدرة للضواغط

من أجل ضمان الأداء الطبيعي للوظائف الثلاث الرئيسية لزيت تشحيم ضاغط الهواء ، فإن درجة حرارة التشغيل لضاغط الهواء لها نطاق درجة حرارة معقول ومثالي: 60 ～ 85 . إذا تجاوزت درجة حرارة العمل لضاغط الهواء 85 درجة مئوية ، فإن زيت ضاغط الهواء سوف يتقدم في العمر ويتحول إلى فحم ، وسيتم تقليل تأثير التشحيم ، وسوف يتدهور تأثير الختم ، مما يؤدي إلى فشل ضاغط الهواء ويؤثر على التشغيل العادي لضاغط الهواء ؛ وعندما تكون درجة حرارة العمل لضاغط الهواء منخفضة عند 60 درجة C ، تميل الرطوبة في الهواء المضغوط إلى التكثف في التزييت ، والرطوبة في زيت التشحيم تجعل الزيت مستحلبًا ويتدهور ، ويتدهور تأثير التزييت ، مما يؤثر على التشغيل العادي لضاغط الهواء. لذلك ، ضمن نطاق معقول من درجة حرارة العمل لضاغط الهواء ، تكون درجة حرارة العمل مستقرة نسبيًا ، مما يساعد على التشغيل الجيد لضاغط الهواء ويطيل من عمر خدمة ضاغط الهواء.

بالإضافة إلى ذلك ، يقوم معظم مصنعي ضواغط الهواء بضبط درجة حرارة تشغيل المروحة لتبدأ عند 85 درجة مئوية وتتوقف عند 75 درجة مئوية. سينخفض ​​إخراج الهواء لضاغط الهواء اللولبي مع زيادة درجة حرارة تشغيل الوحدة. في الاستخدام الفعلي ، لن تعمل الكفاءة الميكانيكية لضاغط الهواء بثبات عند معدل إنتاج الغاز المُعاير عند 80 درجة مئوية ، عندما ترتفع درجة الحرارة بمقدار 1 درجة مئوية ، ينخفض ​​إنتاج الغاز بنسبة 0.5٪ ، وعندما ترتفع درجة الحرارة بمقدار 10 درجة مئوية ، ينخفض ​​إنتاج الغاز بنسبة 5٪. بشكل عام ، تعمل كمبروسرات الهواء مع تبريد الهواء وتبديد الحرارة بين 88-96 ، ومعدل الانخفاض هو 4-8٪ ، خاصة في فصل الصيف.

أثناء عملية عمل ضاغط الهواء ، وتحت تأثير القوة الخارجية ، يتم تحويل الطاقة الكامنة الجزيئية للهواء المضغوط إلى طاقة حركية جزيئية ، وتزداد الطاقة الحركية الجزيئية ، وتكون الحركة الحرارية الجزيئية عنيفة ، مما يزيد من درجة الحرارة الجزيئية ، والتي تتجلى في زيادة كبيرة في درجة حرارة الهواء المضغوط.

في عملية ضغط ضاغط الهواء اللولبي ، يتم تشغيل العمود الرئيسي للمعدة بشكل أساسي لدفع عملية الضغط. بسبب الاحتكاك بين المغزل وشجيرة التحميل أثناء العملية ، ترتفع درجة حرارة المغزل. درجة الحرارة المرتفعة ضارة جدًا بالمعدات قيد التشغيل. يعتمد هذا الجزء من الحرارة على زيت التشحيم لإزالة الحرارة في عملية تشحيم الأجزاء الجارية. يتم أخيرًا نقل الحرارة التي يتم التخلص منها إلى زيت التشحيم ، مما يزيد من درجة حرارة زيت التشحيم.

لذلك ، بعد تحويل استخدام الطاقة الحرارية ، إذا تم التحكم في درجة حرارة تشغيل العادم ودرجة حرارة الزيت لوحدة ضاغط الهواء ضمن نطاق درجة الحرارة الأمثل ، وتم تقليل وقت تشغيل مروحة التبريد لضاغط الهواء اللولبي ، يمكن توفير الكهرباء ، وفي الوقت نفسه ، يمكن ضمان الإخراج بشكل أفضل. حجم الهواء.

للتلخيص ، فإن فوائد استخدام وحدة استعادة الحرارة المهدرة هي كما يلي:

1. يتم استخدام مياه التبريد لتبريد درجة الحرارة الداخلية. عندما تكون درجة حرارة مياه التبريد عالية جدًا ، سيتم تقليل تأثير التبريد.

2. إذا كانت درجة الحرارة في أنبوب العادم عالية جدًا ، فسيتم حرق المحمل. ومع ذلك ، كلما انخفضت درجة حرارة العادم ، كان ذلك أفضل. عندما تكون درجة حرارة العادم منخفضة للغاية ، سيتم تحليل الماء الموجود في الغاز المضغوط لضاغط الهواء ، مما سيؤثر على جودة زيت التشحيم.

3. عندما تكون درجة حرارة زيت التشحيم في ضاغط الهواء مرتفعة للغاية ، فإن درجة حرارة العادم لضاغط الهواء سوف ترتفع.

4. إذا كانت درجة حرارة المحرك مرتفعة للغاية ، فهناك خطر الاحتراق.

5. ستؤثر درجة الحرارة الخارجية أو الداخلية المفرطة على التشغيل الطبيعي لضاغط الهواء وتقلل من كفاءة الضغط

فئة استرداد الحرارة المفقودة لضاغط الهواء

إلى حد ما ، فإن أفضل طريقة لصيانة ضواغط الهواء هي استعادة الحرارة المهدرة ، ولكن هل تعرف أنواع ضواغط الهواء لاستعادة الحرارة المفقودة؟ ينقسم استرداد الحرارة المفقودة لضاغط الهواء بشكل أساسي إلى فئتين:

1. استعادة طاقة الهواء

يتم استعادة طاقة الهواء بشكل أساسي عن طريق امتصاص درجة حرارة الغاز المضغوط. بعد مرور الهواء عبر مرشح السحب لتصفية الغبار أو الشوائب في الغلاف الجوي ، فإنه يدخل إلى المحرك الرئيسي للضاغط من خلال صمام التحكم في المدخل ، ويتم خلطه بزيت تشحيم التبريد المحقون أثناء عملية الضغط ، والغاز المختلط المضغوط يتم تفريغها من غرفة الضغط. في خزان فصل الزيت والغاز ، وذلك للحصول على درجة حرارة عالية وضغط عالي للنفط والغاز على التوالي. نظرًا لمتطلبات درجة حرارة تشغيل الماكينة ، يجب إرسال الزيت والغاز عالي الحرارة والضغط العالي إلى أنظمة التبريد الخاصة بها. بعد تبريد الهواء المضغوط بواسطة المبرد ، يتم إرساله أخيرًا إلى نظام الاستخدام. الحرارة التي يتم التخلص منها صغيرة جدًا ، بشكل عام 10٪. حول.

2. استعادة الحرارة المهدرة لزيت ضاغط الهواء

إن استعادة الحرارة المهدرة لزيت ضاغط الهواء هي أساسًا لإضافة محول طاقة حرارية إلى دائرة عودة الزيت لضاغط الهواء. يتمثل تأثير محول الطاقة الحرارية هذا في تحويل حرارة الزيت عالي الحرارة إلى ماء ، ويتم رفع درجة حرارة الماء لإعادة استخدامه. هذه العملية تزيل حوالي 75٪ من الحرارة. إن معدات استرداد الحرارة المهدرة لدائرة الزيت هي بشكل عام محول طاقة حرارية ، وخزان مياه ، وبعض المعدات الأخرى المتناثرة. في الوقت الحاضر ، الشيء الرئيسي في السوق هو استعادة الحرارة المفقودة لزيت ضاغط الهواء ، لأن هذه الطريقة لها كفاءة عالية في استعادة الحرارة ، وهذا النوع من جهاز استرداد الحرارة المفقودة لضاغط الهواء سهل التركيب ، ويحتل مساحة صغيرة ، وينتمي إلى منتجات عالية التقنية. تحويل خط أنابيب النفط: بعد فصل زيت التشحيم في فاصل الزيت والغاز ، يتم سحب زيت التشحيم عالي الحرارة عبر خط الأنابيب ويدخل إلى معدات التبادل الحراري. في معدات التبادل الحراري ، بعد تبادل الحرارة بالماء ، يتم إخراجها بواسطة خط الأنابيب. من أجل ضمان التشغيل المستقر لضاغط الهواء وتجنب المشاكل مثل الصيانة والإصلاح الشامل لمعدات التبادل الحراري ، في عملية التصميم ، تم تصميم دائرة أخرى ، وهي الالتفافية ، لتوصيل الزيت بدرجة الحرارة العالية مباشرة بعائد الزيت نهاية معدات التبادل الحراري.

نظرًا لأن توصيل معدات توفير الطاقة يعادل مشروع تبريد المياه لضاغط الهواء ، يمكن للنظام زيادة إنتاج الغاز وتقليل درجة الحرارة وتقليل حمل نظام التبريد وتقليل درجة حرارة الزيت أثناء توليد الماء الساخن من أجل مجاني ، لذلك يمكن تمديد ضاغط الهواء. عمر خدمة الجهاز. نظرًا لأنه لا يستهلك أي طاقة ، فلا يوجد أي انبعاثات ، لذا فإن استعادة الحرارة المهدرة هي الطريقة الأكثر توفيرًا للطاقة وصديقة للبيئة وآمنة وفعالة للحصول على الماء الساخن.
